工业质检转型时,灵眸OCT加速落地千行百业

  科客点评:微亿智造推出的灵眸OCT设备,基于自研的多种技术,解决了许多行业难题,满足企业的多样化质检需求。

  作为工厂生产至关重要的环节,质检直接关系着产品的质量,其重要性不言而喻:工厂可以通过质检技术检测材料、产品瑕疵,以提高产品良率、增加销量、建立口碑。

  由于材料的不同,质检所需要的技术也极具差异化。

  比如,检测透明或半透明产品的内部缺陷,和一般的物体表面检测并不一致。因为产品的材质发生了变化,导致检测设备接收的信息也随之改变,给后续的信息处理和图像重建带来影响。

  并且,伴随着高端制造业的发展,许多产品的质检不再局限于表面,而是深入到产品内部,从2D变成了3D,多了一个维度的信息,给整个质检技术带来了新的挑战。

  市场急需新的技术,来解决质检出现的新需求,并在提高效率、保证质量的同时,具备成本优势。

一、从人力检测到工业CT,OCT异军突起

  在很多行业,质检仍然依靠人力,通过人的眼睛和经验来识别缺陷。这种方式效率很低且非常容易出错,已经渐渐被光学检测所替代。

  光学检测指的是通过摄像头来捕捉物体的缺陷,好处是效率高、准确度高,能节约人力;缺点是,光学检测只能获得产品的表面信息,而无法深入到物体内部,对于一些高密度、厚度的产品,很难检测到内部是否有缺陷。

  基于此,市场上出现了超声探测和XCT检测。

  超声探测指的是设备发出声波,声波在被检测物体中进行传播,这个过程中会发生衰减和散射,而后设备通过接受这些反射波,来检测缺陷;

  XCT检测的原理与超声波相似,即依据设备发射出辐射源,检测其在物体中的衰减规律及分布情况,获取物体内部信息,然后利用计算机信息处理和图像重建技术,还原物体内部情况。

  这两种检测方法,都可以获取物体内部的3D信息,但空间分辨率低(毫米级)、检测较慢,并且存在一定的辐射,对产品和使用人员而言存在安全风险。如果要提高分辨率,则设备成本呈比例上升,不适合工业检测。

  因而,在XCT之后,市场上出现了质检的新技术——OCT。

  OCT(光学相干层析技术)是指,光波在物体内部会发生被吸收、反射和折射等现象,并且传播距离、反射时间也存在差异,设备对样品中的后向散射光和参考光与干涉光进行频率分析,从而获取物体的内部信息。

  如果说超声是声纳的缩小版,那么OCT就相当于雷达的缩小版,像一把“虚拟的光刀”,只需要扫出一个切面,就能非常清晰地看到产品某特定位置2D结构,快速精准识别和定位人眼难以发现的内部缺陷。

  该技术成像快、分辨率高,已在医疗领域,特别是眼科诊断行业得到广泛应用。

  但在工业领域,OCT技术尚未普及,国际仅有少数几家将该技术迁移至工业,例如日本的Santec公司,国内提供工业OCT的厂商几乎属于空白。

  在此背景下,微亿智造自主研发了灵眸OCT 3D高精度层析缺陷检测仪,率先将OCT技术迁应用到工业质检,填补了传统检测技术在穿透深度上的空白。

灵眸OCT|3D高精度层析缺陷检测仪标准机台

二、从医疗到工业,OCT技术的突破

  OCT最早在医疗领域使用,该技术被迁移至工业领域时,由于行业差异、被检测物体的不同,对检测的范围、速度、质量等具体需求发生了变化。

  以检测范围为例,OCT技术在医疗领域的检测范围比较小,基本尺度在5x5x1mm,大小接近于手机SIM卡的一半,但工业领域对检测范围的要求更广、更深。

  为了满足工业质检的需求,微亿智造推出了灵眸OCT质检设备,从多个方面对OCT技术进行了提升。

  灵眸OCT基于光学扫描系统,实现更大范围扫描,并确保各点成像质量一致,检测范围可达到50x50x10mm,视野几乎扩大了1000倍。

  同时,灵眸OCT可满足更多不同形态、不同大小的透明/半透明及高散射等工业产品对缺陷检测的需求。

灵眸OCT不断丰富的应用领域

  灵眸OCT的光学相干层析技术,可以达到空间横向分辨率9.8μm,深度分辨率8μm,5毫米深度最高可解析1024层。并且,针对透明材质产品在深度方面的检测需求,在大深度方面迭代的灵眸OCT检测深度可达10mm,可以像CT一样透视手机屏幕、手机摄像头或手表玻璃表盖等产品的表面信息、内部结构及缺陷瑕疵,精准定位缺陷位置。

  灵眸OCT还可以通过产品全局及局部3D成像展示,直观获取产品层析图像;任意拖拉选择2D截面,就能获取关注区域的图像。

灵眸OCT检测某镜头模组的3D成像图

  在检测速度方面,灵眸OCT基于并行探测功能,一次性获取相对应的所有深度方向信息,相比传统共聚焦成像扫描速度更快;而创新的3D深度缺陷检测算法,最高可达248KHz点扫描速率,实现3D实时渲染和自动化分析;约100dB的高灵敏度,也进一步提升了检测效率。

  具体执行检测任务时,灵眸OCT仅需100s即可检出25个镜头,较国际水平提升了约75倍。

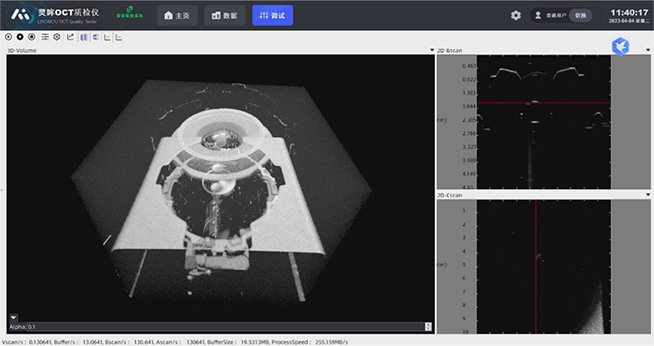

灵眸OCT检测某镜头产品的画面

三、灵眸OCT「落地」工业质检

  OCT技术要落地到广大企业的生产制造中,除了技术之外,另一个因素是成本。

  传统人力质检效率低,而新兴的AI质检成本高,许多企业买不起、用不上。

  这里的成本,一是部署成本;二是运营成本。

  在部署方面,常见的AI质检方案涉及产线改造,牵一发而动全身,并且会造成产线的停摆,不够灵活;运营层面,需要懂技术的人才操作,普通的员工会增加理解成本。

  灵眸OCT对这两个难点进行了技术攻坚,可实现一件调试部署、小时级别的模型迭代,操作简单易懂;对于不同的产线,只需要通过3D缺陷检测软件,调整产品的检测位置和系统检测范围即可,切线换型快速方便。

  在整机成本上,灵眸OCT同样性价比很高,并且主要零部件实现了国产替代,性能依然保持领先。

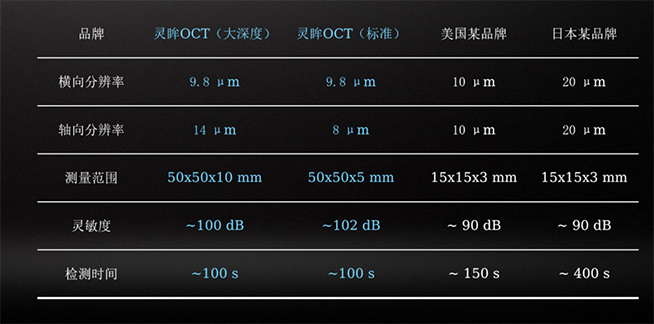

灵眸OCT与典型竞争性技术产品的性能对比

  目前,灵眸OCT可实现3D无损探测,且具有高精度、大视野、超高速等特点,已满足3C透明外观材料、摄像模组层间结构、柔性显示屏薄膜、云母分层材料、高精度异形玻璃、光学镜头、VR/AR镜片、光学多层结构膜、高分子有机材料及晶圆表面等产品的检测需求。

  举个例子,云母片作为制造电子产品常用的绝缘材料,其平均厚度仅有52微米,使用传统方法区分上下表面以及本体之中的斑点、裂痕和花纹等缺陷非常困难。灵眸OCT可以对云母片做清晰的3D明场成像,上下表面分层明显,可在上表面看到划痕和花纹缺陷。

  更进一步,灵眸OCT所具有的高灵敏度特点,使其特别适合做暗场成像,云母产品中所关心的各种缺陷如灰尘、脏污等皆能以白色信号凸显。

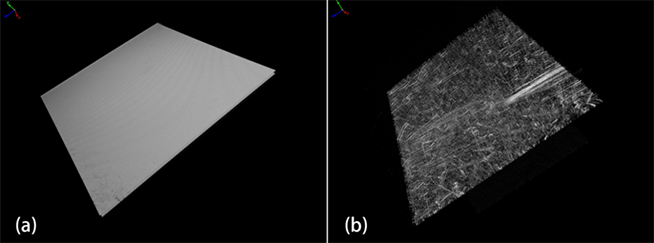

工业质检转型时,灵眸OCT加速落地千行百业(a)为灵眸0CT对云母片的明场成像结果;(b)为灵眸0CT对云母片的暗场成像结果

  又例如,镜片作为镜头的重要组成部分,倘若其存在缺陷,则会影响成像效果。

  灵眸OCT基于高灵敏度特性,可实现清晰的暗场成像,展示不同缺陷的3D图像,可实时检出包括面取发白、膜色NG、凹面脏污、取面打痕等各类缺陷。

  针对直径4.5mm的车载广角镜头第一片“帽子透镜”,灵眸OCT综合检出率达99%,过杀率小于5%。

工业质检转型时,灵眸OCT加速落地千行百业灵眸OCT对某车载广角镜头第一片“帽子透镜”的暗场成像结果

  结语

  当前,我国正在由制造大国向智造强国迈进,越来越多的高端产业,如汽车、数码3C、航空航天、半导体等都需要质检,对质检的要求也在逐渐提高。

  微亿智造深耕质检多年,推出的灵眸OCT设备,基于自研的多种技术,解决了许多行业难题,满足企业的多样化质检需求。

  微亿智造将持续迭代技术和产品,为更多的企业赋能,推动工业数智化发展。添加科客公众号kekebat,获取更多精彩资讯。
